50 KVA transfòmatè pouvwa poto-13.8/0.24/0.12 KV|Giyàn 2025





01 Jeneral

1.1 Deskripsyon Pwojè

50 kVA sèl faz poto te monte transfòmatè te delivre nan Giyàn nan 2025. Pouvwa a rated nan transfòmatè a se 50 kVA ak refwadisman ONAN. Segondè vòltaj la se 13.8 kV ak ± 2 * 2.5% ranje tapping (NLTC), vòltaj ki ba a se 0.12 / 0.24 kV, yo te fòme yon gwoup vektè nan Ii0.

Transfòmatè 50 kVA nou an, yon sèl faz-poto-monte ki fèt pou sèvis etap-desann nan rezo distribisyon anlè yo. Transfòmatè a gen yon wo -vòltaj (prensipal) 13.8 kV, ki se yon nivo vòltaj distribisyon komen pou seksyon riral ak banlye, ak yon ba -vòltaj (segondè) 0.12/0.24 kV (120/240 V) - yon konfigirasyon faz{-fann{12}}faz ki bay tou de V04 ak konfigirasyon chajman jeneral V012. pou pi gwo aparèy tankou ponp dlo, èkondisyone, oswa ti machin.

Avèk yon kapasite nominal pouvwa 50 kVA, inite sa a se ideyal pou bay yon ti gwoup kliyan rezidansyèl, yon ti etablisman komèsyal, oswa yon pwen sèvis agrikòl. Transfòmatè a fèt pou poto-monte lè l sèvi avèk parantèz estanda oswa yon bra davit, asire aksè fasil pou antretyen ak dekoneksyon. Anvlòp li a se move tan-sele epi ranpli ak likid dyelèktrik (tipikman lwil mineral oswa yon altènatif zanmitay anviwònman an) pou bay izolasyon elektrik ak efikas dissipation chalè.

Tèminasyon prensipal yo ekipe ak de (2) kousin (konsepsyon devan-viv) oswa yon sèl kousin ki gen yon tank ki gen baz (mouri-konsepsyon devan), ki konpatib ak dekoupaj ekstèn fuzib, parasè vag, ak sistèm baz. Bò segondè a bay yon pwodiksyon twa -fil (L1, L2, net) ak net la kole ak tank la ak tè sistèm lan pou sekirite. Transfòmatè 50 kVA sa a satisfè estanda ANSI/IEEE ki enpòtan pou ogmantasyon tanperati, enpedans, ak nivo izolasyon, pou asire operasyon serye nan anviwònman deyò ak diferan tanperati anbyen ak modèl chaj.







1.2 spesifikasyon teknik

50 kVA poto monte spesifikasyon transfòmatè kalite ak fèy done

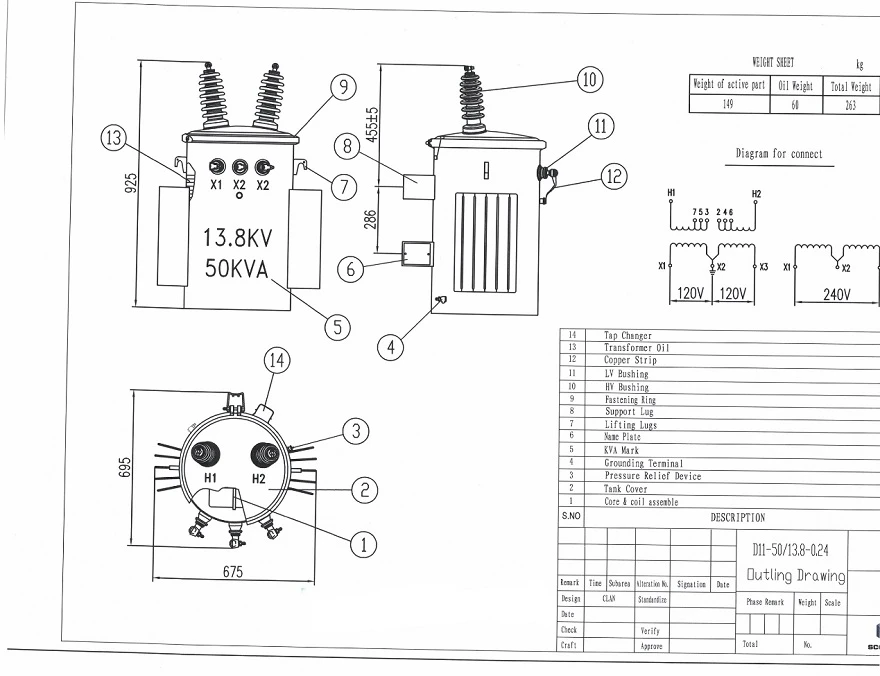

1.3 Desen

50 kVA poto monte dyagram transfòmatè desen ak gwosè.





02 Faktori

2.1 Nwayo



2.2 Liquidation



2.3 tank



2.4 Final Asanble

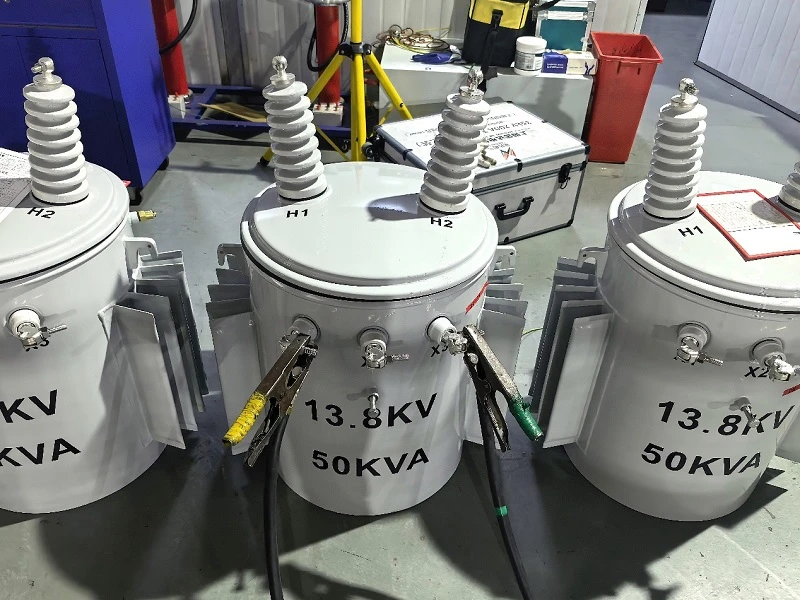

03 Tès

3.1 Ekipman tès (laboratwa ki konfòme ak ISO 17025)

• 0.05-klas 3-faz analizeur pouvwa
• 0.1-klas otomatik rapò pon
• Sistèm mezi egzeyat pasyèl
• Tès rezistans izolasyon (0.1MΩ - 1000GΩ)
• Otomatik lwil oliv dielectric tèsteur (2kV / s, 6 repete)
• 200kV/5A AC kenbe tèt ak sistèm vòltaj
• Detèktè presyon presizyon (klas 0.1) pou tès koule



3.2 Rezilta tès yo

Nou aplike metòd tès solid pou asire -fiabilite alontèm. Tès kle ak rezilta yo rezime anba a.

Atik tès la	Metòd / Kondisyon	Egzijans	Rezilta Mezire	Konklizyon
Mezi rezistans	Voltmèt-metòd ammèt, òdinatè-DVM kontwole, rezistans frèt	Valè konsepsyon konsistan	Rezistans bouk LV (120V): 14.278 & 14.622 Ω - devyasyon ki ba anpil	✅ Pase
Tès rapò	IEEE rapò pon; balans nan R/R1	Devyasyon mwens pase oswa egal a 0.5%	Devyasyon prensipal tiyo:0.00%	✅ Pase
Polarite	Mèt rapò	Soustraktif	Soustraktif	✅ Pase
Pa gen-pèt chaj ak aktyèl	Rated eksitasyon vòltaj	P0 Mwens pase oswa egal a 184W (garanti 160W +15%)	P0 = 148W(12W pi ba); mwen0=1.021%	✅ Pi bon pase spesifikasyon
Pèt chaj, enpedans, efikasite	85 degre, kout -metòd sikwi; analizeur pouvwa	Z% tolerans ± 10%; pèt total mwens pase oswa egal a +6%	Z%=2.08%; Pk=503W;Pèt total 651W(sib 672W);Efikasite 98.96%	✅ Pase
Tès vòltaj aplike	HV: 34kV/60s; LV: 10kV/60s	Pa gen pann	HV 34kV/60s, LV 10kV/60s - pa tonbe	✅ Pase
Tès vòltaj pwovoke	2 × vòltaj nominal (27.6kV), 150Hz, 48s	Pa gen pann	Aplike 30.48kV pou 48s - pase	✅ Pase
Rezistans izolasyon	Tès rezistans izolasyon (gamme GΩ)	>10 GΩ rekòmande	HV-LV nan tè:96.2 GΩ; LV-HV nan tè: 38.4 GΩ; HV & LV nan tè: 50.4 GΩ	✅ Ekselan
Tès koule (sele)	20 kPa presyon lwil oliv, 12 èdtan	Pa gen flit, pa gen okenn domaj	20 kPa / 12h - pa gen okenn flit, pa gen okenn domaj	✅ Pase
Fòs dyelèktrik lwil oliv	6 echantiyon, 2kV/s ranp, 25mm diferans	Pi gran pase oswa egal a 45 kV	Mwayèn 66.06 kV(ranje 63.8-69.2 kV)	✅ Siperyè



Kle Reliability Takeaways

• Insulation resistance >96 GΩ asire operasyon an sekirite nan anviwònman imid oswa polye.
• Fòs dyelèktrik lwil oliv nan 66 kV (byen pi wo a 45 kV) endike kalite lwil oliv ekselan ak izolasyon sèk.
• Tès sele nan 20 kPa pou 12h garanti pa gen okenn flit lwil oliv sou dè dekad nan sèvis.
• Segondè efikasite (98.96%) diminye depans fonksyònman ak jenerasyon chalè.







04 Anbalaj ak anbake

4.1 Anbalaj

• Estanda: Ekspòtasyon -klas, imidite-prèv ak chòk-prèv (IP20 / IP54 si ou vle).
• Pwoteksyon entèn: Tank plen ak nitwojèn sèk oswa lwil izolasyon - anpeche rouye pandan transpò.
• Konsepsyon baz: baz asye soude ak twou leve pou fistibal.
• Absòbsyon chòk: Kousinen elastik nan pati anba - apwopriye pou lanmè, lè, ak machandiz wout (5-10Hz Vibration).
• Eksteryè kouvèti: Fim plastik ki enpèmeyab + milti-kouch katon corrugated - pwoteksyon pousyè ak imidite.



4.2 Shipping

• Tan plon: Short – annual capacity >10,000 inite.
• Dokimantasyon: Chak transfòmatè gen ladan rapò tès angle, fèy done, sètifika konfòmite, manyèl enstalasyon.
• Tcheke koupl: Tout boulon tèminal HV ak LV yo re-kouple anvan anbalaj.
• Gwosè kontra enfòmèl ant: Fasil chaje veso (dimansyon: 925 × 675 × 695 mm, pwa 263 kg).
• Dokiman anbake: Lis anbalaj, fakti komèsyal, COO, deklarasyon ekspòtasyon, nimewo swiv.





05 Sit ak rezime

An rezime, transfòmatè yon sèl faz-poto nou an ki monte a ofri avantaj estrikti kontra enfòmèl ant, operasyon serye, pèt ki ba, ak antretyen-pèfòmans gratis, sa ki fè li yon chwa ideyal pou rezo distribisyon iben ak riral yo, amelyorasyon griy riral yo, kominote rezidansyèl yo, ak aplikasyon pou ekipman pou pouvwa tanporè. Chak transfòmatè fabrike an konfòmite sevè ak estanda entènasyonal ak endistri yo, ak kontwòl kalite konplè-pwosesis pou asire operasyon ki estab alontèm-menm nan anviwònman difisil. Chwazi nou vle di non sèlman chwazi yon bon kalite-pwodwi men tou jwenn aksè a sipò teknik pwofesyonèl ak garanti sèvis lavi. Pou plis enfòmasyon oswa solisyon Customized, tanpri ou lib pou kontakte nou.
