Jiangshan Scotech elektrik co, Ltd

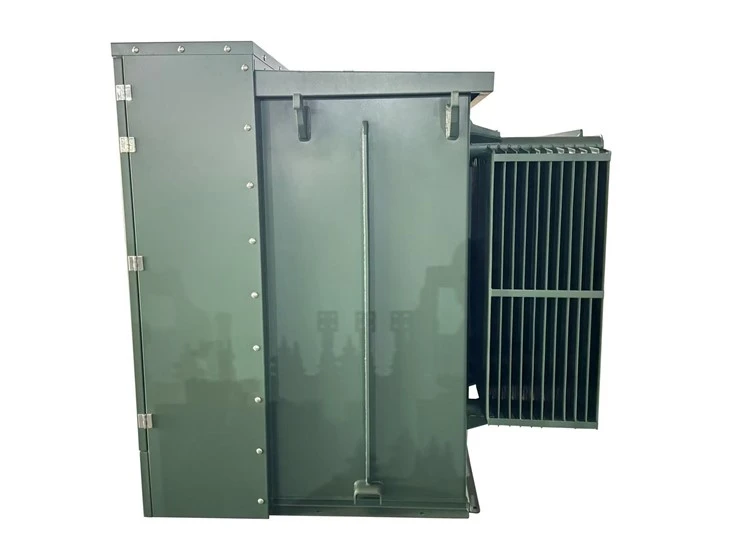

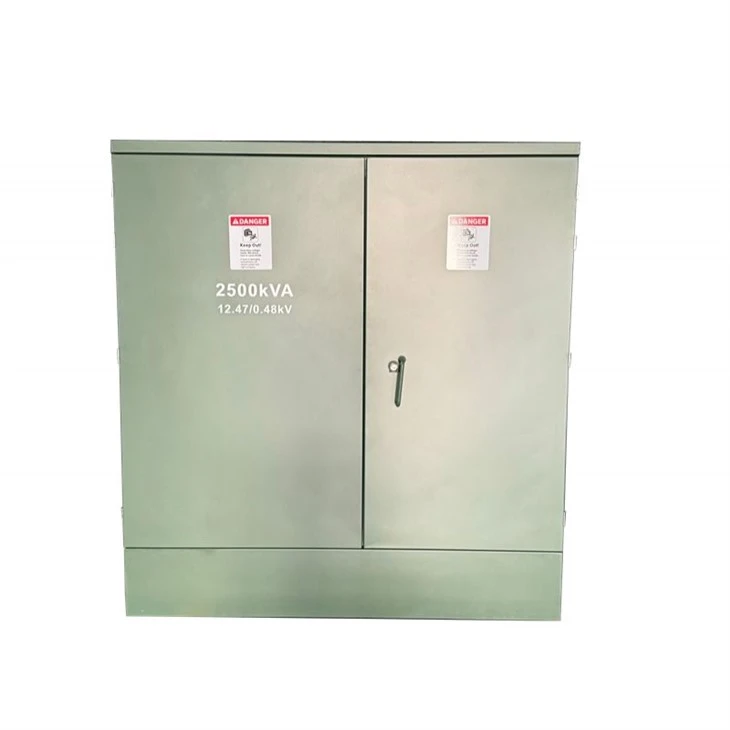

2500 kVA Transformateur Pad-12.47/0.48 kV|USA 2025
Kapasite: 2500 kVA
Voltage: 12.47/0.48 kV
Karakteristik: ak IFD
Sekirize ak fyab, ekipman pou pouvwa entèlijan, twa-transfòmatè faz pwoteje bezwen pouvwa ou!
01 Jeneral
1.1 Apèsi jeneral - Green Power, Smarter Distribution
Transfòmatè 2500 kVA-trifaz pad-ki te apwovizyone sou mache Etazini an te konstwi ak règ efikasite DOE nan tèt ou e li te fòme otou-durabilite anviwònman alontèm, lè l sèvi avèk yon tank asye pur, yon sistèm pwoteksyon entèlijan, ak yon estrikti ki ba-pèt ki natirèlman diminye fatra enèji. Lè yo diminye pèt yo, etann lavi sèvis yo, epi kenbe bezwen antretyen yo modès, transfòmatè a bay pouvwa ki pi estab ak pi pwòp, tou dousman diminye anprint li pandan y ap sipòte yon rezo distribisyon ki pi dirab.
1.2 spesifikasyon teknik
2500 kVA pad monte spesifikasyon transfòmatè kalite ak fèy done
|
Livre nan
Amerik
|
|
Ane
2025
|
|
Kalite
Pad monte transfòmatè
|
|
Estanda
Amerik
|
|
Rated pouvwa
2500 kVA
|
|
Frekans
60HZ
|
|
Faz
3
|
|
Manje
Bouk
|
|
Devan
Mouri
|
|
Kalite refwadisman
ONAN
|
|
Prensipal vòltaj
12.47GrdY/7.2 kV
|
|
Segondè Voltage
0.48Y/0.277 kV
|
|
Materyèl likidasyon
Aliminyòm
|
|
Materyèl tank
Nerjaveèi asye
|
|
Materyèl lòj
Nerjaveèi asye
|
|
Deplasman angilè
YNyn0
|
|
Enpedans
5.75%
|
|
Tape Changer
NLTC
|
|
Tapping Range
±2*2.5%
|
|
Pa gen pèt chaj
2.4 kW
|
|
Sou pèt chaj
15.79 kW
|
|
Pwodwi pou Telefòn
Estanda Konfigirasyon
|
1.3 Desen
2500 kVA pad monte dyagram transfòmatè desen ak gwosè.
 |
 |
1.4 Avantaj efikasite enèji
DOE-Konfòme konsepsyon ki ba-pèt
Transfòmatè a satisfè egzijans efikasite DOE, sa vle di li pa gen okenn-pèt chaj nan 2.4 kW ak pèt chaj nan 15.79 kW rete toujou ba. Malgre ke nimewo sa yo sanble piti nan izolasyon, yo akimile nan ekonomi enèji alontèm-ki piti piti redwi depans fonksyònman ak fado anviwònman an pandan ane travay kontinyèl yo.
Optimize Awondisman Mayetik - Senk-Nwayo Kolòn
Nwayo senk kolòn -kreye yon chemen mayetik ki pi dous, diminye dansite flux, siprime amonik, epi redwi ron an background ke transfòmatè tipikman pwodui. Li tou natirèlman koupe sou pèt reyaktif, sa ki pèmèt tout sistèm nan kouri pi efikas ak ak yon estabilite trankil ki santi l entansyonèl olye ke aksidan.
ONAN refwadisman natirèl
Sistèm refwadisman ONAN li a depann antyèman de mouvman lè natirèl -pa gen okenn fanatik, pa gen okenn motè, pa gen okenn pouvwa desen siplemantè-konsa transfòmatè a refwadi tèt li ak senplisite prèske san efò, lè l sèvi avèk koule lè anbyen pou kontwole tanperati pandan y ap evite konsomasyon enèji oksilyè, diminye bri, ak bese demann antretyen alontèm-.
02 Faktori
2.1 Nwayo
Sèvi ak twa -faz senk- nwayo kolòn asire distribisyon inifòm flux mayetik pou chak faz, reyalize ekselan kouple mayetik. Konsepsyon sa a pa sèlman diminye flux mayetik pèdi, men tou optimize efikasite konvèsyon enèji nan transfòmatè a, kidonk amelyore pèfòmans jeneral. Konsepsyon senk-kolòn nan efektivman siprime Harmony, diminye bri, epi minimize pèt tèmik, asire fyab ak sekirite nan divès kondisyon chaj.
Anplis de sa, koneksyon Y-Y a ak twa-faz senk- nwayo kolòn sipòte baz pwen net, ki amelyore manyen chaj dezekilib ak defo sikwi kout-.
2.2 Final Asanble
1. Leve Pati aktif la nan tank lwil oliv la:Leve pati aktif transfòmatè a (nwayo ak likidasyon) epi mete l nan tank lwil oliv la.
2. Koneksyon elektrik:Konekte bobin yo ak basin yo, pou asire koneksyon an sekirite epi byen -izole.
3. enstalasyon akseswa:Enstale Pwodwi pou Telefòn, ki gen ladan twa mezi ak yon sèl valv, ansanm ak lòt konpozan ki gen rapò.
4. Sele tank lwil oliv la:Sele tank lwil oliv la epi ranpli li ak lwil transfòmatè pou izolasyon ak refwadisman.
03 Karakteristik anviwònman an
Tank Nerjaveèi - Long Life, Mwens Fatra
Tank asye pur la reziste korozyon, andire kondisyon difisil deyò, pwolonje lavi sèvis pi lwen pase asye estanda, diminye ranplasman ak fatra, epi li rete trè resikle.
Detektè fay entèn (IFD)
IFD kontwole chanjman entèn yo ak alèt bonè, anpeche koule, domaj ekipman, ak risk anviwònman yo anvan yo ogmante.
Enroulement aliminyòm - Anprint kabòn ki pi lejè
Bobinaj aliminyòm yo itilize mwens enèji pou pwodui pase kòb kwiv mete, gaye chalè yon fason efikas, diminye anprint kabòn, epi sipòte efikasite transfòmatè alontèm -.
04 Tès
|
Non. |
Atik tès la |
Inite |
Valè akseptasyon |
Valè Mezire |
Konklizyon |
|
1 |
Mezi rezistans |
% |
Maksimòm pousantaj dezekilib rezistans |
2.43 |
Pase |
|
2 |
Tès rapò |
% |
Devyasyon nan rapò vòltaj sou tapping prensipal la: Mwens pase oswa egal a 0.5% |
0.03-0.05 |
Pase |
|
3 |
faz-tès relasyon yo |
/ |
YNyn0 |
YNyn0 |
Pase |
|
4 |
Pa gen-pèt chaj ak aktyèl eksitasyon |
/ |
I0:: bay valè mezire |
0.26% |
Pase |
|
P0: bay valè mezire (20 degre) |
2.302kW |
||||
|
Tolerans pou pa pèdi chaj se +10% |
/ |
||||
|
5 |
Chaj pèt enpedans vòltaj ak efikasite |
/ |
t: 85 degre Tolerans pou enpedans se ± 7.5% Tolerans pou pèt total chaj se +6% |
/ |
Pase |
|
Z%: valè mezire |
5.79% |
||||
|
Pk: valè mezire |
16.196kW |
||||
|
Pt: valè mezire |
18.498kW |
||||
|
Efikasite pa mwens pase 99.53% |
99.53% |
||||
|
6 |
Tès vòltaj aplike |
kV |
LV: 10kV 60s |
Pa gen efondreman nan vòltaj tès la rive |
Pase |
|
7 |
Tès rezistans vòltaj pwovoke |
kV |
Vòltaj aplike (KV): 2 Our |
Pa gen efondreman nan vòltaj tès la rive |
Pase |
|
Dire (yo): 60 |
|||||
|
Frekans (HZ): 120 |
|||||
|
8 |
Tès flit |
kPa |
Aplike presyon: 20kPA Dire: 12h |
Pa gen flit ak non Domaj |
Pase |
|
9 |
Mezi rezistans izolasyon |
GΩ |
HV-LV pou Tè |
21.6 |
/ |
|
LV-HV pou Tè |
19.4 |
||||
|
HV&LV pou Tè |
20.9 |
||||
|
10 |
Tès lwil oliv |
/ |
Dyelèktrik fòs; |
58.1 kv |
Pase |
|
Kontni imidite |
9.4 mg / kg |
||||
|
Faktè Dissipation |
0.00211% |
||||
|
Analiz Furan |
Mwens pase oswa egal a 0.03 |
||||
|
Gaz Chromatografi analiz |
/ |
05 Anbalaj ak anbake
06 Aplikasyon ak Benefis Vèt
6.1 Benefis Anviwònman Alontèm
Yon lavi sèvis long vle di mwens ranplasman ak pi ba itilizasyon materyèl, sipòte dirab.
Konsepsyon ki ba -pèt ekonomize enèji kontinyèlman, diminye depans ak enpak anviwònman an pandan plizyè dizèn ane.
Tank dirab minimize ranplasman ak lwil fatra, kenbe operasyon yo pi pwòp ak pi vèt.
IFD a detekte fot bonè, anpeche fwit oswa domaj ak bese risk anviwònman an.
6.2 Senaryo ki aplikab yo
