Jiangshan Scotech elektrik co, Ltd

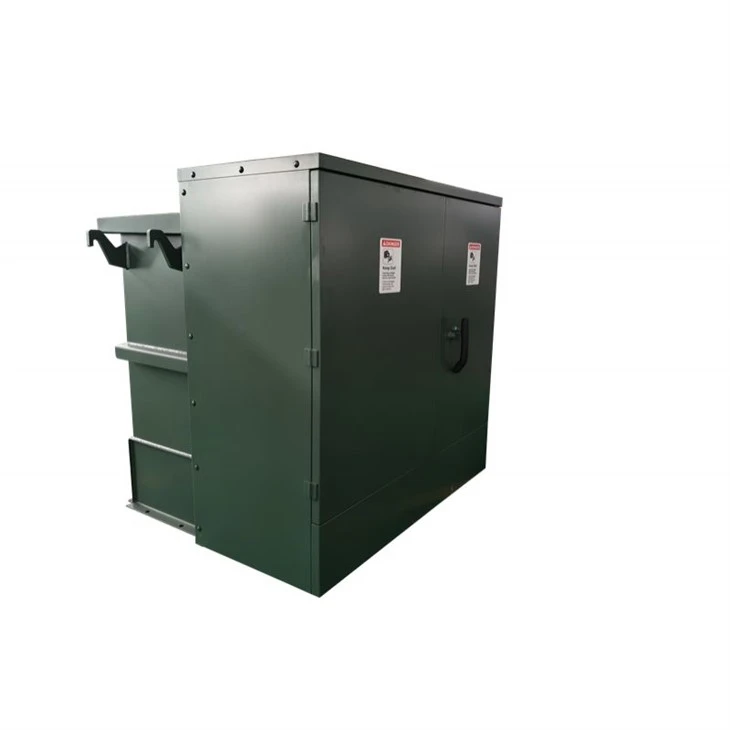

75 kVA Pad Mount-23/0.208 kV|USA 2025
Kapasite: 75 kVA
Voltage: 23GRDY/13.28-0.208/0.12kV
Karakteristik: ak nwayo blese
Endistriyèl difisil, sèvis piblik entelijan - Pad-transfòmatè monte pou chaj mande.
01 Jeneral
1.1 Deskripsyon Pwojè
75 kVA twa faz pad te monte transfòmatè te delivre nan Amerik nan 2025. Pouvwa a rated nan transfòmatè a se 75 kVA ak refwadisman ONAN. Vòltaj prensipal la se 23GRDY / 13.28 kV ak ± 2 * 2.5% ranje tapping (NLTC), vòltaj segondè a se 0.208y / 0.12 kV, yo te fòme yon gwoup vektè YNyn0.
Transformateur ki te monte-pad yo se inite distribisyon pouvwa kontra enfòmèl ant,-nivo tè ki fèt pou livrezon elektrisite san danje epi efikas nan anviwònman iben, banlye ak endistriyèl. Anvlope nan patiraj dirab, ki reziste -transfòmatè sa yo bay konvèsyon vòltaj serye pandan y ap minimize anprint ak enpak sou anviwònman an. Enstalasyon anba -zye-nivo yo fè yo ideyal pou espas-zon ki limite kote liy anlè yo pa pratik oswa estetik endezirab.
Enjenyè pou tou de sekirite ak pèfòmans, transfòmatè modèn pad-monte yo prezante sistèm izolasyon avanse, materyèl ki reziste korozyon-, ak opsyon siveyans entelijan kapasite pou dyagnostik tan reyèl-. Kit alimante katye rezidansyèl yo, konplèks komèsyal yo, oswa enstalasyon endistriyèl yo, inite sa yo bay operasyon trankil ak bezwen antretyen redwi konpare ak altènativ tradisyonèl ki te monte nan poto-.
1.2 spesifikasyon teknik
75 KVA pad monte spesifikasyon transfòmatè kalite ak fèy done
|
Livre nan
Amerik
|
|
Ane
2025
|
|
Kalite
Pad monte transfòmatè
|
|
Estanda
IEEE StdC57.12.34-2022
|
|
Rated pouvwa
75 kVA
|
|
Frekans
60HZ
|
|
Faz
3
|
|
Manje
Radial
|
|
Devan
Mouri
|
|
Kalite refwadisman
ONAN
|
|
Prensipal vòltaj
23GrdY/13.28 kV
|
|
Segondè Voltage
0.208GrdY/0.12 kV
|
|
Materyèl likidasyon
Aliminyòm
|
|
Deplasman angilè
YNyn0
|
|
Enpedans
3.25%
|
|
Tape Changer
NLTC
|
|
Tapping Range
±2*2.5%
|
|
Pa gen pèt chaj
0.08 kW
|
|
Sou pèt chaj
1.27 kW
|
|
Pwodwi pou Telefòn
Estanda Konfigirasyon
|
1.3 Desen
75 kVA pad monte dyagram transfòmatè desen ak gwosè.
 |
 |
02 Faktori
2.1 Nwayo
Transfòmatè sa a-monte pad gen yon inovatè senk-nwayo blesi manm ak twa branch likidasyon (faz A/B/C) ak de flux-mamb retounen, bay balans siperyè mayetik ak efikasite. Nwayo an asye silikon san pwoblèm espiral-blese -oryante diminye pèt chaj pa 25-30% kont konsepsyon tradisyonèl yo.
Avantaj kle yo enkli:
• Amelyore balans chaj ak rezistans kout-sikwi
• Ultra-bri ki ba ak chalè minimòm ogmantasyon
2.2 Liquidation
Transfòmatè twa likidasyon sa a prezante yon konsepsyon optimize ak papye aliminyòm ba -enroulement vòltaj ak fil kwiv segondè -enroulement vòltaj, bay efikasite siperyè ak pèfòmans tèmik. Twazyèm likidasyon an bay règleman vòltaj fleksib oswa kapasite pouvwa oksilyè. Konbine avantaj ki genyen nan FOIL ak teknoloji likidasyon fil, inite kontra enfòmèl ant sa a ofri ekselan distribisyon aktyèl, kout -sikwi reziste, ak dissipation chalè - fè li ideyal pou rezo distribisyon pouvwa modèn ki mande solisyon serye twa likidasyon transfòmatè nan sèvis piblik, aplikasyon komèsyal ak endistriyèl.
2.3 tank
Transfòmatè sa a gen yon tank lwil ki solid, ki enpèmeyab ki fèt ak asye ki reziste -kowozyon- pou rezistans siperyè nan enstalasyon deyò. Tank lwil oliv la gen plizyè karakteristik sekirite ki gen ladan:
• Fuit-prèv kouti soude ak presyon-tepre entegrite
• Konsèvatè ekspansyon ak endikatè nivo lwil oliv pou jesyon tèmik
• Pwoteksyon korozyon atravè sablaj ak kouch epoksidik milti-
2.4 Final Asanble
1. Enstalasyon likidasyon:Egzakteman monte likidasyon HV/LV yo sou nwayo a blese, asire bon aliyman izolasyon.
2. Koneksyon elektrik:Konekte kondwit likidasyon yo nan chanjeur tiyo, kousinen, ak lòt konpozan, Lè sa a, an sekirite epi teste konduktiviti.
3. Nwayo-Seche bobin:Mete pati aktif rasanble nan yon fou siye pou chofaj vakyòm pou retire imidite ak amelyore izolasyon.
4. Ensèsyon tank:Leve ak pozisyon pati aktif sèk la nan tank la, sere li pandan w ap kenbe bon izolasyon clearance.
5. Enstalasyon akseswar:Tache bushings, aparèy soulajman presyon, kalib lwil oliv, elatriye, epi sele tout interfaces.
6. Amalgam lwil oliv ak sele:Vacuum-ranpli lwil izolasyon nan nivo espesifye a, tcheke kalite lwil oliv ak sere tank, Lè sa a, finalize fèmen.
03 Tès
|
Non. |
Atik tès la |
Inite |
Valè akseptasyon |
Valè Mezire |
Konklizyon |
|
1 |
Mezi rezistans |
% |
Maksimòm pousantaj dezekilib rezistans |
1.07 |
Pase |
|
2 |
Tès rapò |
% |
Devyasyon nan rapò vòltaj sou tapping prensipal la: Mwens pase oswa egal a 0.5% |
-0.03~0.01 |
Pase |
|
3 |
Faz-tès relasyon yo |
/ |
YNyn0 |
YNyn0 |
Pase |
|
4 |
Pa gen-pèt chaj ak aktyèl eksitasyon |
% |
I0 :: bay valè mezire |
0.31 |
Pase |
|
kW |
P0: bay valè mezire |
0.0795 |
|||
|
/ |
tolerans pou pa gen okenn pèt chaj se ± 10% |
/ |
|||
|
5 |
Pèt chaj, vòltaj enpedans, pèt total ak efikasite |
/ |
t: 85 degre tolerans pou enpedans se ± 7.5% tolerans pou pèt chaj total se ± 6% |
/ |
Pase |
|
% |
Z%: valè mezire |
3.29 |
|||
|
kW |
Pk: valè mezire |
1.156 |
|||
|
kW |
Pt: valè mezire |
1.2355 |
|||
|
% |
Efikasite pa mwens pase 99.03% |
99.10 |
|||
|
6 |
Tès vòltaj aplike |
/ |
HV: 10kV 60s LV: 10kV 60s |
Pa gen efondreman nan vòltaj tès la rive |
Pase |
|
7 |
Tès rezistans vòltaj pwovoke |
/ |
Aplike vòltaj (KV): 0.624 |
Pa gen efondreman nan vòltaj tès la rive |
Pase |
|
Dire (yo):30 |
|||||
|
Frekans (HZ): 240 |
|||||
|
8 |
Mezi rezistans izolasyon |
GΩ |
HV-LV pou Tè: |
190 |
Pase |
|
LV-HV nan tè: |
311 |
||||
|
9 |
Tès flit |
/ |
Aplike presyon: 20kPA |
Pa gen flit ak non Domaj |
Pase |
|
Dire: 12h |
|||||
|
10 |
Tès lwil oliv |
kV |
Dyelèktrik fòs |
57.3 |
Pase |
|
mg/kg |
Kontni imidite |
10.6 |
|||
|
% |
Faktè Dissipation |
0.155 |
|||
|
mg/kg |
Analiz Furan |
Mwens pase oswa egal a 0.1 |
|||
|
/ |
Gaz Chromatografi analiz |
/ |
04 Anbalaj ak anbake
4.1 Anbalaj
Transfòmatè ki monte pad la pake nan yon kès an bwa ak yon lòt kouch papye aliminyòm ki kouvri eksteryè a, ki kreye yon estrikti pwoteksyon doub-. Kès an bwa a bay sipò solid ak rezistans enpak, pandan y ap sache papye aliminyòm deyò a efektivman pwoteje inite a kont imidite, pousyè, ak lòt kontaminan anviwònman an, anpeche korozyon ak degradasyon pèfòmans elektrik pandan transpò ak depo. Metòd anbalaj sa a konbine rezistans mekanik ak sele anviwònman an, sa ki fè li apwopriye pou transpò long-oswa kondisyon depo difisil.
4.2 Shipping
Transfòmatè ki te monte nan pad-anbake anba tèm CIF (Pri, Asirans, ak Kago), ak pò destinasyon an se Memphis, TN, USA. Inite a chaje nan yon kès an bwa ki vlope ak yon sache papye aliminyòm pou pwoteksyon imidite, pousyè, ak domaj mekanik. Kagezon an pral transpòte atravè machandiz oseyan nan pò a deziyen, ak vandè a responsab pou asirans ak depans machandiz jiskaske machandiz yo dechaje nan destinasyon an. Tout pwosesis transpò a konfòm ak estanda transpò entènasyonal yo pou asire sekirite ak entegrite ekipman yo pandan transpò.
05 Sit ak rezime
Kòm yon eleman enpòtan nan sistèm distribisyon kouran, Pad-Mounted Transfòmatè a parèt aklè pou konsepsyon kontra enfòmèl ant li yo, efikasite segondè, ak fyab eksepsyonèl, ki fè li ideyal pou rezo iben, zòn endistriyèl, ak pwojè enèji renouvlab. Manifaktire an konfòmite ak estanda entènasyonal yo, chak inite bay endistri -pèfòmans dirijan nan sekirite, efikasite enèji, ak rezistans. Kit fè fas a anviwònman difisil oswa demann pouvwa konplèks, transfòmatè nou yo asire operasyon ki estab ak efikas. Pou solisyon pèsonalize oswa sipò teknik, ou lib pou kontakte ekip nou an-nou pran angajman pou bay asistans ekspè ki adapte a bezwen w yo.
